Smartboard Kameras testen

Die neuen Smartboards funktionieren mit Kameras in den Ecken. Wenn man die Funktion dieser Kameras wegen eines Fehlers testen muss, kann man folgendermassen vorgehen.

Als erstes öffnet man die Smart Einstellungen, z.B. indem man einen Rechtsklick auf das Smarttool Icon macht und “Smart Einstellungen) auswählt.


In dem sich öffnenden Fenster wählt man “Info zu Software und Produktunterstützung” –> “Werkzeuge” aus und klickt dann auf “Diagnose”.

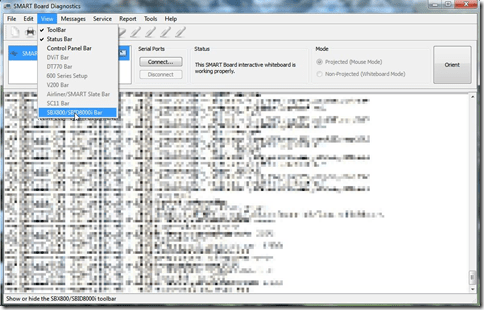

Unter “View” kann man in dem Fall “SBX800/SBID8000i Bar” auswählen. Die nicht passenden Möglichkeiten sind ausgegraut.

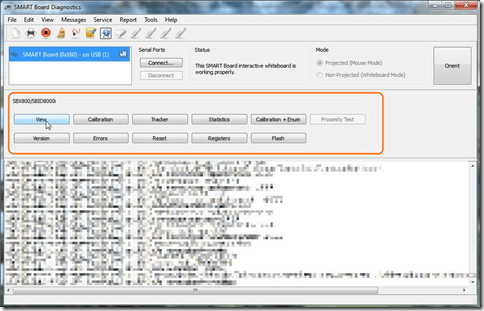

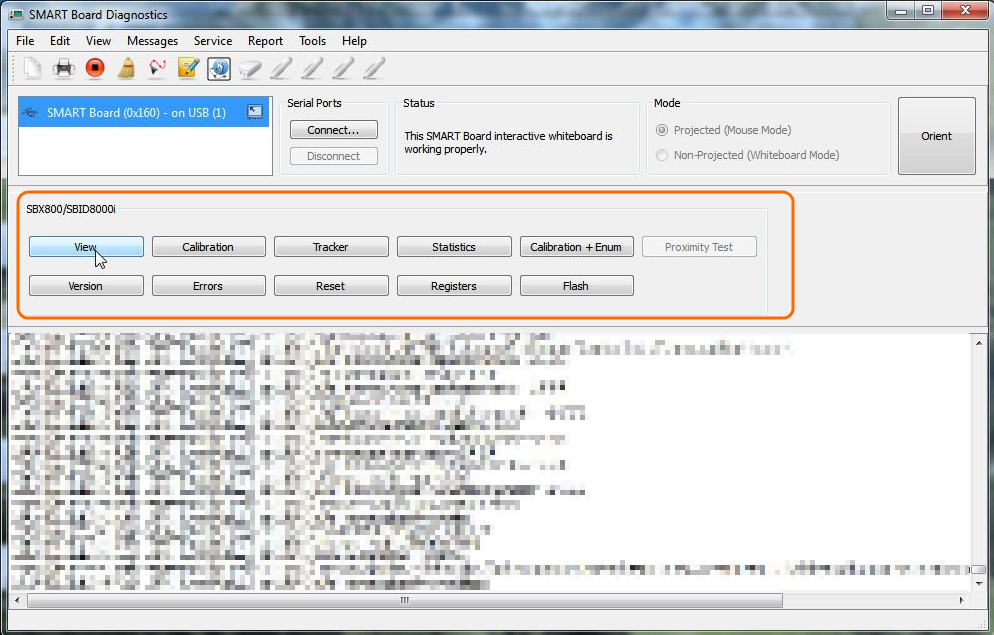

Nun gibt es eine neue Zeile mit Tests für das entsprechende Board. Ein Klick auf “View” startet das Tool zum Testen der eingebauten Kameras.


Wenn man nun auf Update klickt, wird in der unteren Hälfte ein Muster angezeigt und in der oberen Hälfte wird aufgenommen, was die Kameras aufzeichnen. Wenn ein Strich nicht gezeichnet wird, ist die entsprechende Kamera defekt. Manchmal kann ein Problem auch schon behoben werden, wenn man das ganze Board vom Strom nimmt, damit der Kameracontroller wieder zurückgesetzt wird.

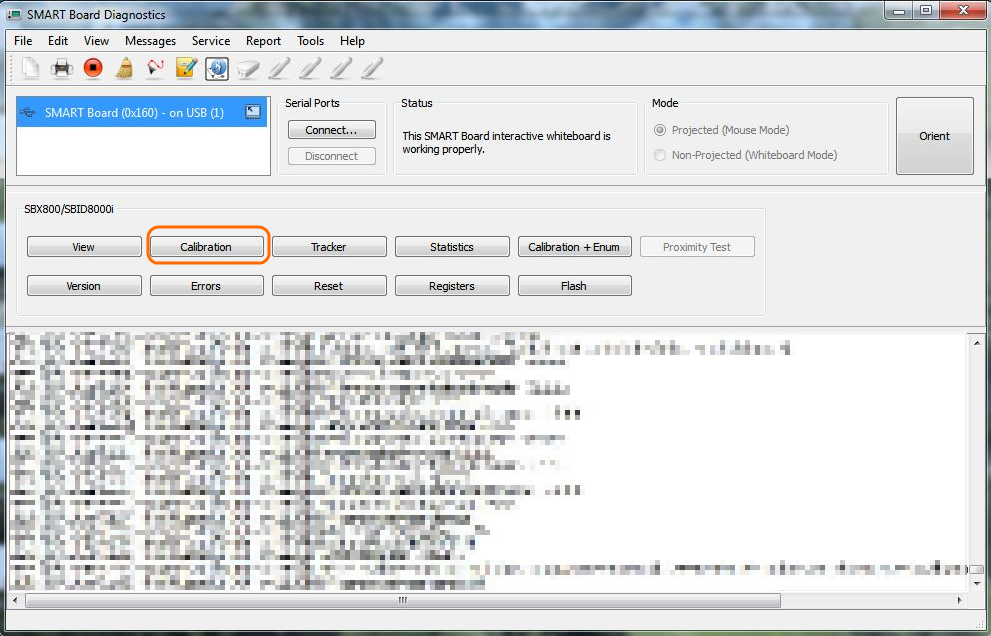

Danach empfiehlt sich ein Kalibrieren der Kamera (automatisch gefolgt von einem Kalibrieren des Boards auf den Beamer), welches auch in der gleichen Zeile durch einen Klick auf “Calibration” gestartet wird.
